2013年二级建造师考试建筑工程预习笔记(17)

2013年二级建造师考试建筑工程预习笔记(17)

无机胶凝材料的性能及应用

气硬性胶凝材料，如石灰、石膏和水玻璃等;

水硬性胶凝材料，水泥。

一、石灰

石灰石：碳酸钙(CaC03)，生石灰氧化钙(CaO)，消石灰粉氢氧化钙(Ca(OH)2)。

石灰的技术性质：

保水性好，硬化较慢、强度低，耐水性差，硬化时体积收缩大，生石灰吸湿性强。

二、石膏

石膏主要成分硫酸钙(CaS04)，为气硬性无机胶凝材料。

建筑石膏的技术性质

1.凝结硬化快;

2.硬化时体积微膨胀;

3.硬化后孔隙率高;

4.防火性能好;

5.耐水性和抗冻性差。

三、水泥

普通硅酸盐水泥代号：P·O，强度等级中，R表示早强型。

(一)常用水泥的技术要求

1.凝结时间

水泥的凝结时问分初凝时间和终凝时间。初凝时间是从水泥加水拌合起至水泥浆开始失去可塑性所需的
时间，初凝时间不得短于45min;终凝时间是从水泥加水拌合起至水泥浆完全失去可塑性并开始产生强度
所需的时间，硅酸盐水泥的终凝时间不得长于6.5h(其他五类常用水泥的终凝时间不得长于10h。)

2.体积安定性

水泥的体积安定性是指水泥在凝结硬化过程中，体积变化的均匀性。

3.强度及强度等级

国家标准规定，采用胶砂法来测定水泥的3d和28d的抗压强度和抗折强度。

(二)常用水泥的特性及应用

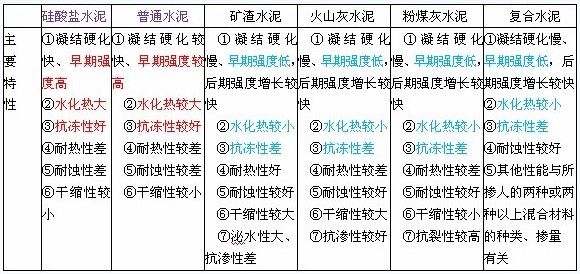

六大常用水泥的主要特性见下表


混凝土的技术性能

(一)混凝土拌合物的和易性

和易性包括流动性、黏聚性和保水性等三方面的含义。

影响混凝土拌合物和易性的主要因素包括单位体积用水量、砂率、组成材料的性质、时间和温度等。

砂率是指混凝土中砂的质量占骨料(砂、石)总质量的百分率。
