2015年二级建造师市政实务预习：场区高程控制网

(一)测量等级与方法

(1)场区高程控制网系采用Ⅲ(三)、Ⅳ(四)等水准测量的方法建立，大型场区的高程控制网应分两级布设。首级为Ⅲ等水准，其下用Ⅳ等水准加密。小型场区可用Ⅳ等水准一次布设。水准网的绝对高程应从附近的高级水准点引测（被引用的水准点应经过检查），联系于网中一点，作为推算高程的依据。

(2)为保证水准网能得到可靠的起算依据和检查水准点的稳定性，应在场地适当地点建立高程控制基点组，其点数不得少于三个，点间距离以50〜100m为宜，高差应用I等水准测定。每隔一定时间，或发现有变动的可能时，应将全区水准网与高程控制基点组进行联测，以查明水准点高程是否变动。如经检测证实个别点有较大的变化，应及时求得新的高程值。

(3)各级水准点标桩要求坚固稳定。Ⅳ等水准点可利用平面控制点，点间距离随平面控制点而定。Ⅲ等水准点一般应单独埋设，点间距离一般以600m为宜，可在400〜800m之间变动，Ⅲ等水准点一般距离厂房或高大建筑物应不小于25m、距振动影响范围以外应不小于5 m、距回填土边线应不小于15m。水准基点组应采用深埋水准标桩。

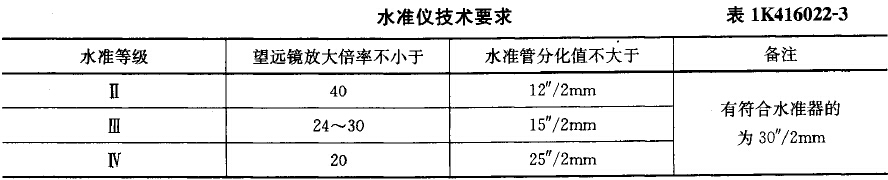

(4)Ⅱ、Ⅲ、Ⅳ等水准测量的仪器应符合表1K416022-3中的要求。

(5)应在水准点埋设两周后进行水准点的观测，且应在成像清晰、稳定时进行，作业中应遵守下列规定：

1)Ⅱ等水准视线长度50m，Ⅲ等水准视线长度65m，IV等水准视线长度80m为宜；

2)Ⅱ等水准测站前后视距离之差不得大于lm，Ⅲ等不得大于2m，IV等不得大于4m;

3)Ⅱ等水准两点间前后视累计差不得大于3m，Ⅲ等不得大于5 m，IV等不得大于10m;

Ⅱ等水准视线距地面的高度不应小于0.5m，Ⅲ、IV等不得小于0.3m。

(二)观测程序

1.选点与标桩埋设

水准点的间距，宜小于1km。水准点距离建（构）筑物不宜小于25m ;距离填土边线不宜小于15m。建（构）筑物高程控制的水准点，可单独埋设在建（构）筑物的平面控制网的标桩上，也可利用场地附近的水准点，其间距宜在200m左右。

施工中使用的临时水准点与栓点，宜引测至现场既有建（构）筑物上，引测点的精度不得低于原有水准点的等级要求。

2.水准观测

Ⅲ等水准测量宜采用铟瓦水准尺，IV等水准测量所使用的水准尺为红黑两面的水准尺。其观测方法宜采用中丝测高法，三丝读数。具体方法如下。

IV等水准测量：视线长度不超过100m。每一测站上，按下列顺序进行观测：

(1)后视水准尺的黑面，读下丝、上丝和中丝读数； (2)后视水准尺的红面，读中丝读数； (3)前视水准尺的黑面，读下丝、上丝和中丝； (4)前视水准尺的红面，读中丝读数。

以上的观测顺序为“后—后—前—前”，在后视和前视读数时，均先读黑面再读红面，读黑面时读三丝读数，读红面时只读中丝读数。

Ⅲ等水准测量：视线长度不超过75m。观测顺序应为“后—前—前—后”。

(1)后视水准尺的黑面，读下丝、上丝和中丝读数； (2)前视水准尺的黑面，读下丝、上丝和中丝读数; (3)前视水准尺的红面，读中丝读数； (4)后视水准尺的红面，读中丝读数。

3.水准测量的限差

水准测量的关键技术要即是水准测量的限差要求，不符合限差要求的水准测量成果不得使用。

Ⅱ、Ⅲ、Ⅳ等水准测量均应进行往返测，或单程双线观测，其测量结果应符合表1K416022-4 的规定。

4.水准测量的平差

水准网的平差，根据水准路线布设的情况，可采用各种不同的方法。附合在已知点上构成结点的水准网，采用结点平差法。若水准网只具有2〜3 个结点，路线比较简单，则采用等权代替法。作为厂区高程控制的水准网，一般都构成环形，而且网中只具有惟一的高程起算点，因而多采用多边形图解平差法。这种方法全部计算都在图上进行，可迅速求得平差结果。

(三)主要技术要求

(1)场区高程控制网应布设成附合环线、路线或闭合环线。高程测量的精度，不宜低于三等水准的精度。

(2)施工现场的高程控制点有效期不宜超过半年，如有特殊情况可适当延长有效期，但应经过控制校核。

(3)矩形建（构）筑物应据其轴线平面图进行施工各阶段放线；圆形建（构)筑物应据其圆心施放轴线、外轮廓线。
