如何绘制排列图?如何利用排列图找出影响质量的主次因素？

(1)排列图的绘制

结合实例加以说明。某工地现浇混凝土构件尺寸质量检查结果是：在全部检查的8个项目中不合格点(超偏差限值)有150个，为改进并保证质量，应对这些不合格点进行分析，以便找出混凝土构件尺寸质量的薄弱环节。

1)收集整理数据

首先收集混凝土构件尺寸各项目不合格点的数据资料，见表4-2。以全部不合格点数为总数，计算各项的频率和累计频率，结果见表4-3。

不合格点统计表 表4-2

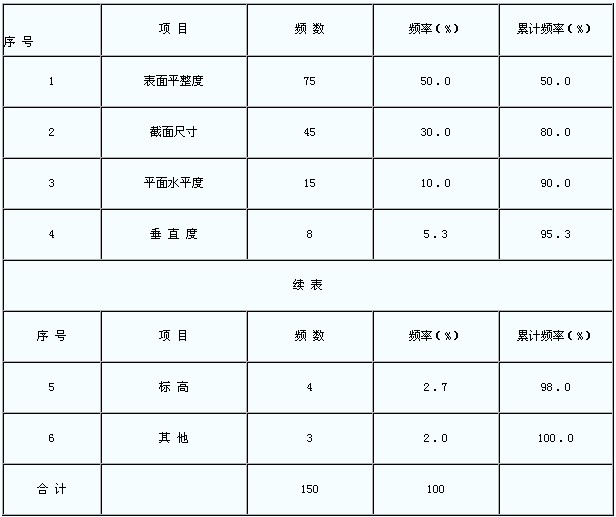

不合格点项目频数频率统计表 表4-3
