2015年监理工程师《进度控制》预习：单代号网络

(一)绘图规则

单代号网络图的绘图规则与双代号网络图的绘图规则基本相同，主要区别在于：

当网络图中有多项开始工作时，应增设一项虚拟的开始工作(S)，作为该网络图的唯一起点节点；当网络图中有多项结束工作时，应增设一项虚拟的结束工作(F)，作为该网络图的唯一终点节点。

如图3-17所示，其中S和F为虚拟工作。

(二)单、双代号网络图绘制举例

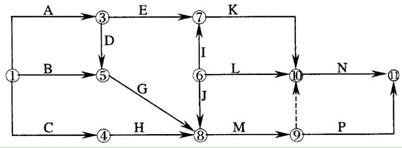

例题4【典型例题】某分部工程双代号网络图如下图所示，图中错误是(   )。

A．存在循环回路              B．节点编号有误

C．存在多个起点节点          D．存在多个终点节点

答案：C

解析：图中问题是存在多个起点节点：节点①和节点⑥，只有箭尾没有箭头的节点可以判定为起点节点。
