2015年一级建造师《公路工程》预习：软土地区路基施工(2)
(五)其他软基处理施工技术
1.旋喷桩
根据固化剂喷人的形态(浆液或粉体)，采用不同的施工机械组合。用水泥、生石灰、粉煤灰等作为加固料。其中粉喷桩的施工要点如下：
(1)施工准备。
(2)施工机具和材料。
施工主要机具包括：喷粉桩机及配套贮灰罐及喷粉系统、空气压缩机、75kW以上的发电机等，喷粉桩机由液压步履式底架和导向加减压机构、钻机传动系统、钻具、液压系统、喷粉系统、电气系统等部分组成。

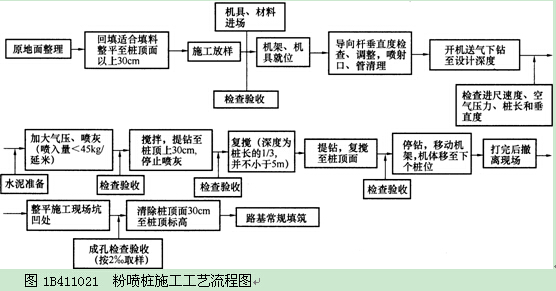

(3)施工工艺流程及质量检测操作步骤如图1B411021所示。
(4)施工中注意事项
· 蓊灰泵的输灰量、粉灰经输灰管到达搅拌机喷灰口的时间以及预搅下沉速度、喷粉搅拌提升速度、重复搅拌下沉、重复搅拌提升速度等施工参数，应在施工前做好标定，施工工艺应经工艺试桩后确定。
·施工所用的固化材料通过室内试验满足要求后方能使用。施工时泵送必须连续，固化材料的用量以及泵送固化材料的时间应有专人记录。固化材料用量的误差不得大于±1%。
·为保证搅拌桩的垂直度，应注意起吊设备的地面平整度和导向架对地面的垂直度，
垂直度误差不超过1.5。
·喷粉桩机必须配置粉料计量装置，严禁无计量装置的喷粉桩机投入使用，并记录水泥的瞬时喷人量和累计喷人量。储灰罐容量应不小于一根桩的用灰量加50kg，当上述重量不足时，不得开始下一根桩的施工，钻头直径磨损量不得大于lcm。
·预搅时应将软土完全切碎，以利于同固化材料均匀搅拌，保证施工质量。
·施工中，发现喷粉量不足时应整桩复打，复打的喷粉量仍应不小于设计用量。遇有故障而停止喷粉时，第二次喷粉接桩时，其喷粉重叠长度不得小于lm。
2.粒料桩
主要用振冲器、吊机或施工专用平车和水泵，将砂、碎石、砂砾、废渣等粒料(粒径宜为20～50mm，含泥量不应大于10%)加入振密。按整平地面→振冲器就位对中→成孔→清孔→加料振密→关机停水→振冲器移位的施工工艺程序进行。
选择振冲器型号应与桩径、桩长及加固工程离周围建筑物距离相适应。应配备适用的供水设备，出口水压应为400～600kPa，流量20～30m2/h.起重机械起吊能力应大于100～200kN。现以振冲碎石桩为例：
(1)振冲器对准桩位，打开水源和电源，检查水压、电压和振冲器的空载电流是否正常。
(2)启动吊机，使振冲器以l～2m/min的速度在土层中徐徐下沉，当振冲器到达设计加固深度以上30～50cm时可把振冲器往上提至孔口，提升速度可增至5～6m/min，以清除孔壁泥块，防止“缩颈”。
(3)重复上述步骤(1)～(2)。然后将振冲器停留在设计加固深度以上30～50cm处，
借循环水使孔内泥浆变稀，即清孔。清孔l～2min以后将振冲器提出孔口，准备加填料。
(4)填料：往孔内倒人填料，将振冲器下放至填料中，进行振实，振冲器一方面将填料振密，另一方面使填料挤入孔壁的土中，从而使桩径扩大。随着填料的不断挤入，孔壁上的约束力逐渐增大，当约束力与振冲器产生的振力相等，桩径不再扩大时，继续振密，振冲器电机的电流值迅速增大，当电流达到规定值时，认为该深度的桩体已经振密。如果电流达不到规定值，则需提出振冲器继续往孔内倒一批填料，然后再下降振冲器继续进行振密。如此重复操作，直至该深度的电流达到规定值为止。
(5)成桩：重复上一步骤，自下而上制作桩体，直至孔口。
(6)表层清理：加固区碎石桩全部完成后，应进行表层清理。将桩顶部约lm范围内的桩体挖去，或者用振动碾使之压实，若采用挖除的办法，对施工前的地面高程和桩顶高程要事先测量放样。
3.生石灰桩
主要用振冲器、吊机或施工专用步履式、门架式振动沉桩设备。配备适用的空压机，起重机械起吊能力应大于100～200kN。使用材料为生石灰(颗粒直径不超过30mm要求填充材料要密实)。按整平地面→振冲器就位对中→成孔→空气压缩机注入生石灰→边振动边拔出套管→振冲器移位→封紧生石灰桩孔的施工工艺程序进行。
选择振冲器型号应与桩径、桩长及加固工程离周围建筑物距离相适应。
【案例1111411021】
1.背景
某高速公路M合同段，路面采用沥青混凝土，路线长19.2km。该路地处平原地区，路基横断面以填方3～6m高的路堤为主，借方量大，借方的含石量40%～600A。地表层以粘土为主，其中K7+200～K9+800段，地表层土厚7～8m，土的天然含水量为40%～52%，地表无常年积水，孔隙比为1.2-~1.32，属典型的软土地基。结合实际情况，经过设计、监理、施工三方论证，决定采用砂井进行软基处理，其施工工艺包括加料压密、桩管沉人、机具定位、拔管、整平原地面等。完工后，经实践证明效果良好。
2.问题
(1)本项目若采用抛石挤淤的方法处理软基，是否合理?请说明理由。
(2)根据背景资料所述，按施工的先后顺序列出砂井的施工工艺。
3.分析与答案
(1)不合理。原因有：软基深度较深、面积大(工程经济性较差)。地表无常年积水、土质呈软塑～可塑状态(施工速度慢)。
(2)砂井施工工艺的先后顺序为：整平原地面→机具定位→桩管沉人→加料压实→拔管。
