2015年一级建造师《公路工程》预习：无机结合料稳定基层原材料的技术要求

1.水泥：普通硅酸盐水泥、矿渣硅酸盐水泥和火山灰质硅酸盐水泥都可用于稳定土，但应选用初凝时间3 h以上和终凝时间较长（宜在6h以上）的水泥。不应使用快硬水泥、早强水泥以及已受潮变质的水泥。宜采用强度32.5 级或42.5级的水泥。

2.石灰：石灰技术指标应符合表1B412011-2的规定。应尽量缩短石灰的存放时间。石灰在野外堆放时间较长时，应覆盖防潮。使用等外石灰、贝壳石灰、珊瑚石灰等，应进行试验，如混合料的强度符合规范的要求，即可使用。对于高速公路和一级公路，宜采用磨细生石灰粉。

3.粉煤灰：粉煤灰中Si0₂、A1₂0₃和Fe₂0₃的总含量应大于70%，粉煤灰的烧失量不应超过20% ; 粉煤灰的比表面积宜大于2500cm2/g (或90 %通过0. 3 m m 筛孔，70% 通过0.075mm筛孔）。干粉煤灰和湿粉煤灰都可以应用。湿粉煤灰的含水量不宜超过35% 。

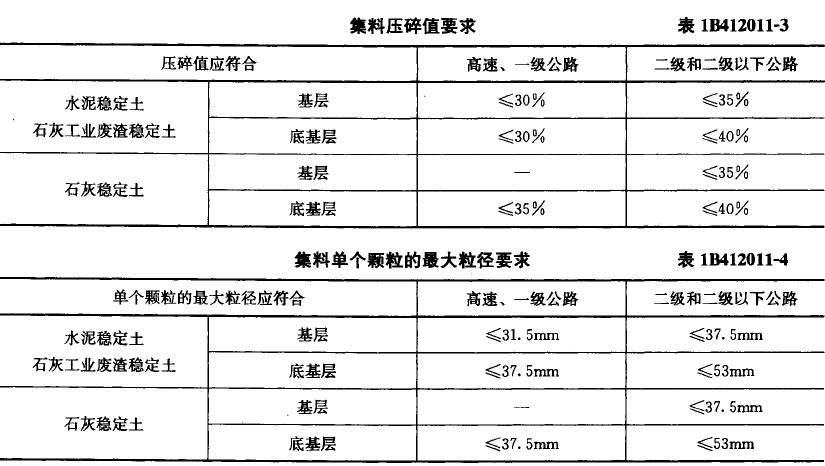

4.集料：集料除应符合表1B412011-3压碎值要求，还要满足级配要求的规定。集料单个颗粒的最大粒径应符合表1B412011-4的要求。

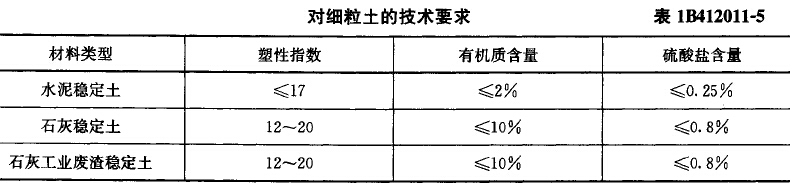

5 .无机结合料稳定细粒土时，细粒土应符合表1B412011-5的要求。

6.水泥剂量

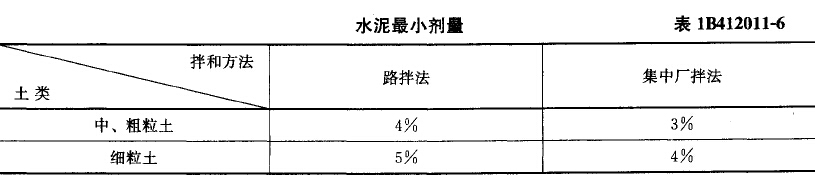

水泥剂量应通过配合比设计试验确定，但设计水泥剂量宜按配合比试验确定的剂量增加0 . 5 %〜1 % ，对集中厂拌法宜增加0 . 5 %，对路拌法宜增加1 % 。当水泥稳定中、粗粒土做基层时，应控制水泥剂量不超过6 % 。水泥的最小剂量应符合表1B412011-6的规定。

7.采用水泥稳定碎石土、砾石土或含泥量大的砂、砂砾时，宜掺入一定剂量石灰进行综合稳定，当水泥用量占结合料总量的3 0 %以上时，应按水泥稳定类进行设计，否则按石灰稳定类设计。

8.水泥稳定粒径均匀且不含或细料很少的砂砾、碎石以及不含土的砂时，宜在集料中添加2 0 %〜4 0 %的粉煤灰或添加剂量为1 0 %〜1 2 %的石灰土进行综合稳定。
