2015年一级建造师《公路工程》预习:桥梁监测系统与手段

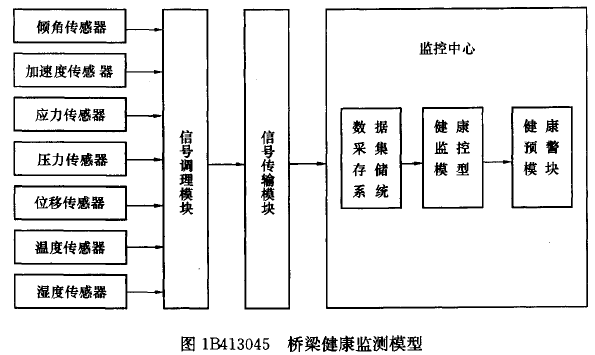

桥梁监测系统由传感器(包括倾角传感器、加速度传感器、温度传感器、应力传感器、拉力传感器、压力传感器、位移传感器、温度传感器、湿度传感器等)、信号调理模块、传输模块、数据采集系统、健康监测模型、预警模块等组成。桥梁健康监测模型如图1B413045所示。主要仪器包括位移(量程)计、倾斜仪、(高程、方位、距离)测量设备、G P S、数字成像机;位移传感器、电阻应变仪、压电式应变仪、振弦应变仪、分布式光纤应变计;压力环、磁弹性张力计、油压计、剪力销等; 速度计、伺服(或压电)加速度计算;刻度放大镜、数字成像机、超声探测仪、地面雷达等;化学试剂试验、由外观特征判断、钢筋锈蚀仪;风向(速)计、空气(或埋入式)温度计、当地的地震观测数据、交通量观测仪、埋入(或移动)式称重仪、摄像机。
首先各种传感器采集桥梁运行过程中的各种形态变化,经过信号调理后,通过传输模块传输回总控监测室,总控中心有大型的数据采集系统针对桥梁总体的各种信号进行采集,将采集到的信息记录并由健康监测模型分析,当桥梁变形超差、振动超差、位移超差、应力超差时,启动预警模块,为桥梁维护人员提供维修维护信息,避免桥梁因在非健康状态下使用而导致垮塌等引起的财产损失。
