名师讲解一级建造师项目管理考点第三章(3)

施工
进度
计划
的编
制方
法

1. 横道图

表达方式较直观，易看懂计划编制的意图。但是，横道图进度计划法也存在一些问题，如：
（1）工序（工作）之间的逻辑关系可以设法表达，但不易表达清楚；
（2）适用于手工编制计划；
（3）没有通过严谨的进度计划时间参数计算，不能确定计划的关键工作、关键路线与时差；
（4）计划调整只能用手工方式进行，其工作量较大；
（5）难以适应大的进度计划系统。

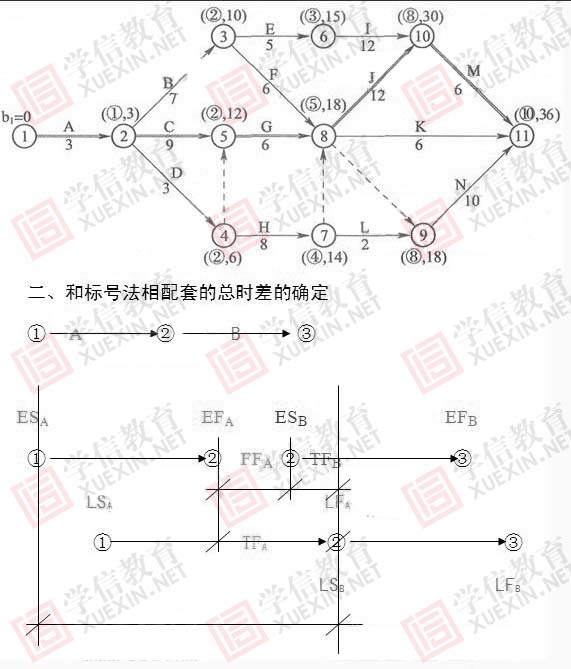

2.网络图
1．关键工作

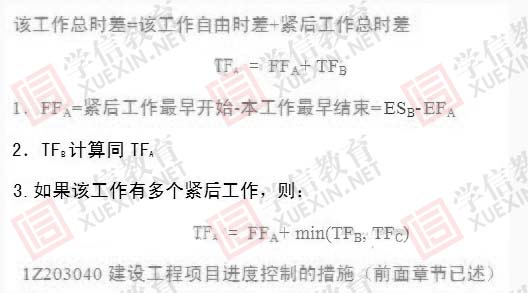

网络计划中总时差最小的工作是关键工作
2．关键线路
自始至终全部由关键工作组成的线路为关键线路

（1）单代号
节点代表工作

相同处：都可能有虚工作
与双代号主要区别：只有双代号虚工作用虚箭线表达

1. 双代号

“虚箭线”是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。

双代号网络计划的绘图规则
1．双代号网络图必须正确表达已定的逻辑关系。
2．双代号网络图中，严禁出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。
3．双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。
4．双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
5．当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）。
6．绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法。
7．双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点。
8．双代号网络图应条理清楚，布局合理。

（3）双代号时标

时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。
关键线路：至始至终不出现波形线的线路
