　　一、双代号网络计划的绘制


　　绘制双代号网络图最基本规则是明确地表达出工作的内容，准确地表达出工作间的逻辑关系，并且使所绘出的图易于识读和操作。具体绘制时应注意以下几方面的问题：

　　1.一项工作应只有唯一的一条箭线和相应的一对节点编号，箭尾的节点编号应小于箭头的节点编号。
　　2.双代号网络图中应只有一个起始节点；在不分期完成任务的网络图中，应只有一个终点节点。
　　3.在网络图中严禁出现循环回路。
　　4.双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。
　　5.双代号网络图节点编号顺序应从小到大，可不连续，但严禁重复。
　　6.某些节点有多条外向箭线或多条内向箭线时，在不违反“一项工作应只有唯一的一条箭线和相应的一对节点编号”的前提下，可使用母线法绘图。
　　7.绘制网络图时，宜避免箭线交叉。
　　8.对平行搭接进行的工作，在双代号网络图中，应分段表达。
　　9.网络图应条理清楚，布局合理。
　　10.分段绘制对于一些大的建设项目，由于工序多，施工周期长，网络图可能很大，为使绘图方便，可将网络图划分成几个部分分别绘制。

　　二、双代号网络计划的基本概念

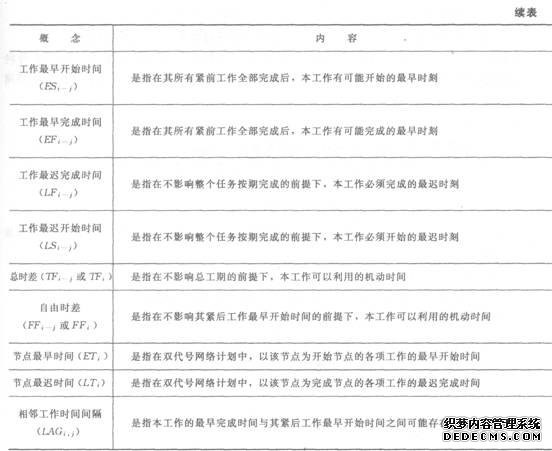

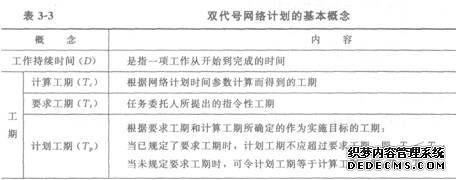

　　双代号网络计划的基本概念见表3-3。
