2015年一级建造师教材建筑工程预习：木材和木制(2)

3.软木地板

(1)特性：绝热、隔振、防滑、防潮、阻燃、耐水、不霉变、不易翘曲和开裂、脚感舒适有弹性。原料为栓树皮，可再生，属于绿色建材。

(2)分类：第一类以软木颗粒热压切割的软木层表面涂以清漆或光敏清漆耐磨层而制成的地板。

第二类是以PVC贴面的软木地板。

第三类是天然薄木片和软木复合的软木地板。

(3)应用：第一类软木地板适用于家庭居室，第二、三类软木地板适用于商店、走廊、图书馆等人流大的地面铺设。

4.竹地板

(1)特性

华丽高雅、足感舒适，物理力学性能与实木复合地板相似，湿胀干缩及稳定性优于实木地板。竹的成材周期短，以竹代木，节约木材资源。

(2)分类

按结构分为多层胶合竹地板、单层侧拼竹地板、竹木复合地板。按外形分为条形、方形、菱形及六边形拼竹地板。按颜色分为本色竹地板、漂白竹地板、深色竹地板。

(3)应用

用于室内地面装饰。

5.人造木地板的甲醛释放量分类

人造木地板按甲醛释放量分为A类(甲醛释放量不大于9mg/100g)、B类(甲醛释放量大于9～40mg/100g)，采用穿孔法测试。

按环保控制标准，I类民用建筑的室内装修必须采用E1类人造木地板。 E1类的甲醛释放量不大于0.12mg/ma，采用气候箱法测试。

(三)人造木板

1.胶合板

胶合板亦称层压板。由蒸煮软化的原木，旋切成大张薄片，然后将各张木纤维方向相互垂直放置，用耐水性好的合成树脂胶粘结，再经加压、干燥、锯边、表面修整而成的板材。其层数成奇数，一般为3～13层，分别称为三合板、五合板等。用来制作胶合板的树种有椴木、桦木、水曲柳、榉木、色木、柳桉木等。

(1)特性：生产胶合板是合理利用，充分节约木材的有效方法。胶合板变形小、收缩率小、没有木结、裂纹等缺陷，而且表面平整，有美丽花纹，极富装饰性。

(2)分类：按原木种类，分为阔叶树胶合板和针叶树胶合板。按用途，分为普通胶合板和饰面胶合板。普通胶合板按成品板上可见的材质缺陷和加工缺陷的数量和范围，分为优等品、一等品、合格品胶合板。按使用环境条件，分为Ⅰ、Ⅱ、Ⅲ类胶合板，工类胶合板即耐气候胶合板，供室外条件下使用，能通过煮沸试验;Ⅱ类胶合板即耐水胶合板，供潮湿条件下使用，能通过63±3℃热水浸渍试验;Ⅲ类胶合板即不耐潮胶合板，供干燥条件下使用，能通过干燥试验。

室内用胶合板的甲醛释放限量应符合表1A412022-2的规定。

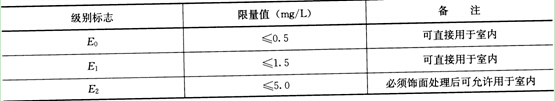

胶合板的甲醛释放限量 表1A412022-2

(3)应用：胶合板常用作隔墙、顶棚、门面板、墙裙等。

2.纤维板

纤维板是将树皮、刨花、树枝等废料经破碎、浸泡、研磨成木浆，再经加压成型、干燥处理而制成的板材。因成型时温度和压力不同，可分为硬质、中密度、软质三种。纤维板构造均匀，完全克服了木材的各种缺陷，不易变形、翘曲和开裂，各向同性，硬质纤维板可代替木材用于室内墙面、顶棚等。软质纤维板可用作保温、吸声材料。

中密度纤维板是在装饰工程中广泛应用的纤维板品种，是以木质纤维或其他植物纤维为原料，经纤维制备，施加合成树脂，在加热加压条件下，压制成厚度不小于1.5mm，名义密度范围在0.659～0.809g/cm3之间的板材。中密度纤维板按《中密度纤维板》GB/T 11718--2009分为普通型、家具型和承重型。普通型是指通常不在承重场合使用以及非家具用的中密度纤维板，如展览会用的临时展板、隔墙板等。家具型是指作为家具或装饰装修用，通常需要进行表面二次加工处理的中密度纤维板，如家具制造、橱柜制作、装饰装修件、细木工制品等。承重型是指通常用于小型结构部件，或承重状态下使用的中密度纤维板，如室内地面铺设、棚架、室内普通建筑部件等。

3.刨花板

刨花板是利用施加或未施加胶料的木刨花或木质纤维料压制的板材。刨花板密度小，材质均匀，但易吸湿，强度不高，可用于保温、吸声或室内装饰等。

4.细木工板

细木工板是利用木材加工过程中产生的边角废料，经整形、刨光施胶、拼接、贴面而制成的一种人造板材。板芯一般采用充分干燥的短小木条，板面采用单层薄木或胶合板。细木工板不仅是一种综合利用木材的有效措施，而且这样制得的板材构造均匀、尺寸稳定、幅面较大、厚度较大。除可用作表面装饰外，也可直接兼作构造材料。

细木工板按照板芯结构分为实心细木工板与空心细木工板。实心细木工板用于面积大、承载力相对较大的装饰装修，空心细木工板用于面积大而承载力小的装饰装修;按胶粘剂的性能分为室外用细木工板与室内用细木工板。按面板的材质及加工工艺质量不同，分为优等品、一等品与合格品三个等级。
