2015年一级建造师市政工程预习：供热管道施工基

1. 供热管网与建筑物的最小距离

热力两管沟的外表面、直埋敷设热水管道与建筑物、构筑物、道路、铁路、电缆、架空电线和其他管线的最小水平净距、垂直净距要求见表1K415021-1。供热管道对于植物生长也有一定的影响，因此，不同的管道对其距离也有相应的要求。

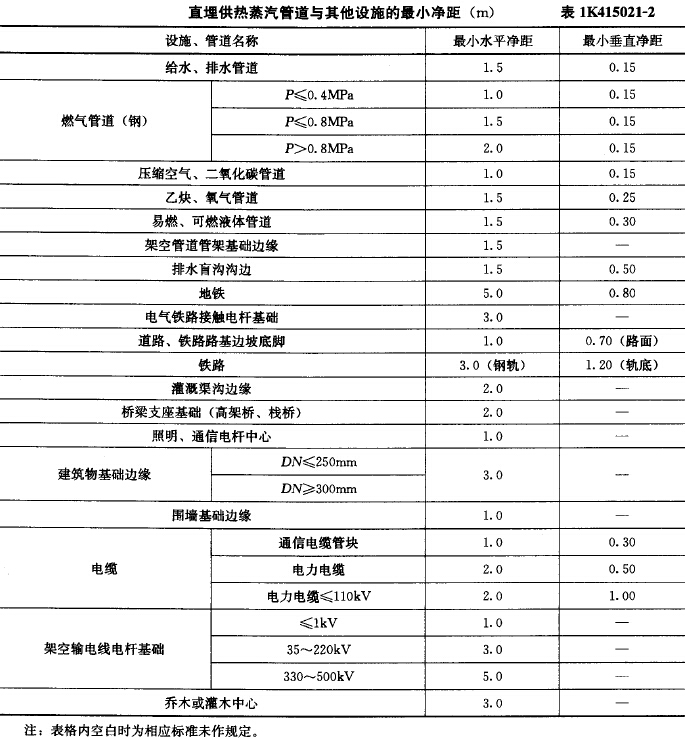

直埋供热蒸汽管道与其他设施的最小净距见表1K415021-2，钢外护管真空复合保温管的布置要求同此表。

不同的标准对净距的要求有所差异，在实际施工过程中，尚应符合相关专业设施、管道的标准要求，同时应尊重其产权单位的意见，当保证净距确有困难时，可以采取必要的措施，经设计单位同意后，按设计文件的要求执行。

热力网管沟内不得穿过燃气管道，当热力管沟与燃气管道交叉的垂直净距小于300mm，必须采取可靠措施，防止燃气泄漏进入管沟。

管沟敷设的热力网管道进入建筑物或穿过构筑物时，管道穿墙处应封堵严密。

地上敷设的供热管道同架空输电线路或电气化铁路交叉时，管道的金属部分，包括交叉点5m范围内钢筋混凝土结构的钢筋应接地，接地电阻不大于10Ω。

2.管道材料与连接要求

城镇供热管网管道应采用无缝钢管、电弧焊或高频焊焊接钢管。管道的规格和钢材的质量应符合设计和规范要求。管道的连接应采用焊接，管道与设备、阀门等连接宜采用焊接，当设备、阀门需要拆卸时，应采用法兰连接。

保证供热安全是管道的基本要求，需要从材料质量、焊接检验和设备检测等方面进行严格控制，保证施工质量。

为保证管道安装工程质量，焊接施工单位应符合下列规定：

(1)有负责焊接工艺的焊接技术人员、检查人员和检验人员；

(2)有符合焊接工艺要求的焊接设备且性能稳定可靠；

(3)有精度等级符合要求、灵敏度可靠的焊接检测设备；

(4)有保证焊接工程质量达到标准的措施。

施工单位首次使用的钢材、焊接材料、焊接方法，应在焊接前进行焊接工艺试验，编制焊接工艺方案。

公称直径大于或等于400mm的钢管和现场制作的管件，焊缝根部应进行封底焊接，封底焊接宜釆用氩气保护焊，必要时也可采用双面焊接方法。

3.管道焊接质量检验

在施工过程中，焊接质量检验依次为：对口质量检验、表面质量检验、无损探伤检验、强度和严密性试验。管道的无损检验标准应符合设计要求和规范规定。焊缝无损探伤检验必须由具备资质的检验单位完成，应对每位焊工至少检验一个转动焊口和一个固定焊口。转动焊口经无损检验不合格时，应取消该焊工对本工程的焊接资格；固定焊口经无损检验合格时，应对该焊工焊接的焊口按规定的检验比例加倍抽检，仍有不合格时，取消该焊工焊接资格。对取消焊接资格的焊工所焊的全部焊缝应进行无损探伤检验。

钢管与设备、管件连接处的焊缝应进行100%无损探伤检验；管线折点处现场焊接的焊缝，应进行100%的无损探伤检验；焊缝返修后应进行表面质量及100% 的无损探伤检验，其检验数量不计在规定检验数中；现场制作的各种管件，数量按100%进行，其合格标准不得低于管道无损检验标准。
