2015年一级建造师市政工程预习：场（厂）区平面

(一)控制网类型选择

应根据场区建（构）筑物的特点及设计要求选择控制网类型。一般情况下，建筑方格网，多用于场地平整的大型场区控制；三角测量控制网，多用于建筑场地在山区的施工控制网；导线测量控制网，可视构筑物定位的需要灵活布设网点，便于控制点的使用和保存。导线测量多用于扩建或改建的施工区，新建区也可采用导线测量法建网。

(二)准备工作

(1)根据施工方案和场区构筑物特点及设计要求的施测精度，编制工程测量方案。

(2)办理桩点交接手续，桩点应包括：各种基准点、基准线的数据及依据、精度等级，施工单位应进行现场踏勘、复核。

(3)开工前应对基准点、基准线和高程进行内业、外业复核。复核过程中发现不符或与相邻工程矛盾时，应向建设单位提出，进行查询，并取得准确结果。

(三)作业程序

以导线测量控制网为例简介控制测量作业程序：

(1)对于一般场区，通常采用导线法在地面上测定一条附合在已知控制点（一般采用大地控制点或GPS控制点）坐标上的主导线，作为首级控制（见图1K416022-2)导线，再根据施工顺序和需求布设加密导线。

(2)以主导线上的已知点作为起算点，用导线网来进行加密。加密导线可以按照建筑物施工精度不同要求或按照不同的开工时间，来分期测设。

(3)导线布设原则：

1)根据构筑物本身的重要性和工程施工系统性适当的选择导线线路，各条导线应均匀分布于整个场区，每个环形控制面积应尽可能均匀。

2)各条导线尽可能布成直伸导线，导线网应构成互相联系的环形，构成严密平差图形。

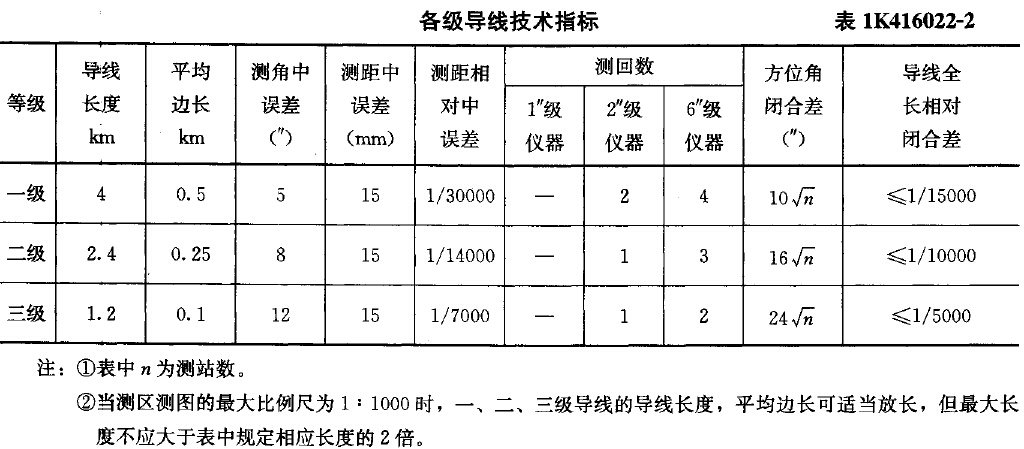

3)各级导线的总长和边长应符合表1K416022-2的有关规定。

(4)测量步骤：

1)选点与标桩埋设。对于新建和扩建的场区，导线应根据总平面图布设，改建区应沿已有道路布网。点位应选在人行道旁或设计中的净空地带。所选之点要便于使用、安全和能长期保存。导线点选定之后，应及时埋设标桩。

2)角度观测。角度观测采用测回法进行。各级导线的测回数及测量限差与方格网角度观测要求相同，参照下表1K416022-1的规定。

3)边长测量。一般采用全站仪光电测距法测量导线边长，边长测量的各项要求及限差，与方格网边长测量要求相同，参照各级导线技术指标中边长的规定，见表lK416022-2。

4)导线的起算数据。在扩建、改建厂区，新导线应附合在已有施工控制网上（将已有控制点作为起算点）：原有的施工控制网点已被破坏或依照设计要求既有控制点不能满足布网要求，则应根据大地测量控制网点或主要建筑物轴线确定起算数据。新建厂区的导线网起算数据应根据大地测量控制点测定。

5)导线网的平差。一级导线网采用严密平差法；二级导线可以采用分别平差法。关于导线网平差方法的选择，必须全面考虑导线的形状、长度和精度要求等因素，导线构成环形，应采用环形平差。附合在已知点上的导线，由于已知点较多，可以采用结点平差法。对于具有2〜3 个结点的导线，则采用等权代替法。只有一个结点的导线，可以按照等权平均值的原理进行平差计算。

(四)主要技术要求

(1)坐标系统应与工程设计所采用的坐标系统相同。当利用原有的平面控制网时，应进行复测，其精度应符合需要；投影所引起的长度变形，不应超过1/40000。

(2)当原有控制网不能满足需要时，应在原控制网的基础上适当加密控制点。控制网的等级和精度应符合下列规定：

1)场地大于lkm²或重要工业区，宜建立相当于一级导线精度的平面控制网。

2)场地小于lkm²或一般性建筑区，应根据需要建立相当于二、三级导线精度的平面控制网。

(3)导线测量的主要技术指标见表1K416022-2。

(4)施工现场的平面控制点有效期不宜超过一年，特殊情况下可适当延长有效期，但应经过控制校核。
