2015年造价工程师预习知识点：香蕉曲线法、排列

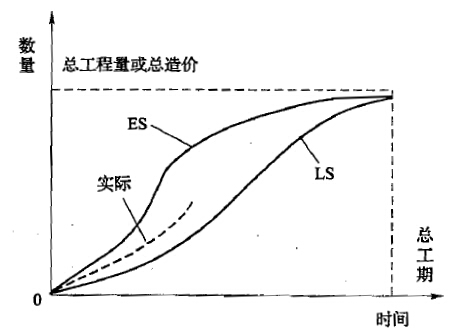

香蕉曲线法：

香蕉曲线法的原理与S曲线法的原理基本相同，其主要区别在于：香蕉曲线是以工程网络计划为基础绘制的。最早开始时间绘制ES曲线，最迟开始时间绘制LS曲线，两条S曲线组合在一起，即成为香蕉曲线。香蕉曲线同样可用来控制工程造价和工程进度。

其控制程序如下：

1.根据工程项目具体要求，编制工程网络计划，并计算工作时间参数。

2.根据工程网络计划，在以横坐标表示时间，纵坐标表示累计完成的工程数量或造价的坐标体系中，绘制工程数量或造价的ES曲线和LS曲线。

3.根据工程进展情况，在同一坐标体系中绘制工程数量或造价的实际累计S曲线。

4.将实际S曲线与计划香蕉曲线进行比较，以此判断工程进度偏差或造价偏差。

5.如果投资计划或进度计划作出调整后，需要重新绘制调整后的香蕉曲线，以便在下一步控制过程中进行对比分析。

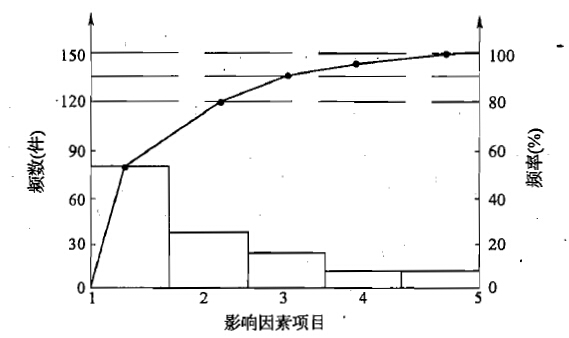

排列图法：

排列图法又叫主次因素分析图或帕雷特（Pareto）图，是用来寻找影响工程（产品）质量主要因素的一种有效工具，是一种静态分析方法。

采用排列图分析影响工程（产品）质量的主要因素，可按以下程序进行：

1.列出影响工程（产品）质量的因素，并统计各影响因素出现的频数和频率。

2.按质量印象因素出现频数由大到小的顺序，从左至右绘制排列图。

3.分析排列图，找出影响工程（产品）质量的主要因素。

1）A类因素：累计频率在0—80%的范围因素，主要因素；

2）B类因素：在80%—90%范围内，是次要因素；

3）C类因素：在90%—100%范围内，是一般因素。
