2015年造价工程师预习知识点：因果分析图法、直

因果分析图法：

因果分析图又叫树枝图或鱼刺图，是用来寻找某种质量问题产生原因的有效工具。

做法：

1.明确质量特性结果，画出质量特性的主干线，明确制作什么质量问题的因果图。

2.分析确定可能影响质量特性的大原因（大枝），一般有人、机械、材料、方法和环境五个方面。

3.进一步分析确定影响质量的中、小和更小原因，即画出中小细枝，如图：

直方图法：

直方图又叫聘书分布直方图。它以直方图形的高度表示一定范围内数值所发生的频数，据此可掌握产品质量的波动情况，了解质量特征的分布规律，以便对质量状况进行分析判断。

应用直方图控制工程（产品）质量的程序：

1.收集质量特征数据，绘制直方图。

2.对直方图分布状态进行分析，以此判断生产过程是否属于正常状态。

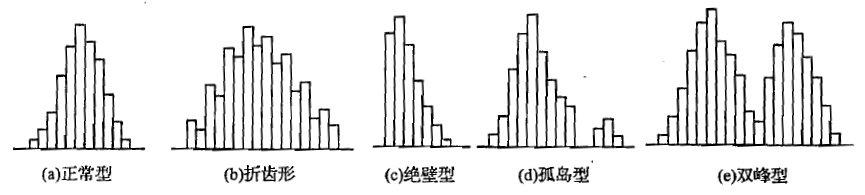

常见直方图，如图所示：

控制图法：

控制图法是一种典型的动态分析方法。

当控制图中的点子满足以下两个条件时，即可认为生产过程基本上处于控制状态，即生产正常：

1.点子没有跳出控制界限；

2.点子随机排列且没有缺陷。
