一级消防工程师《案例分析》章节 室内消火栓
室内消火栓系统检测与验收案例分析
一、情景描述

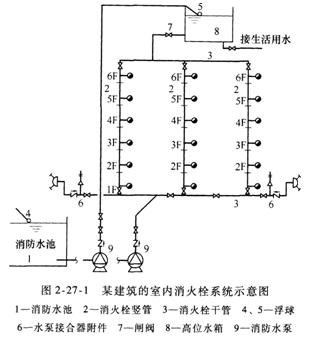

某综合建筑，地上6层，建筑高度22．70m；地上一层为商铺、地上二至四层为办公，地上五至六层为旅馆。该建筑内设有室内外消火栓系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、灭火器等消防设施及器材。室内消火栓系统如图2-27-1所示。
该建筑的室内消火栓系统采用I临时高压给水系统。检测和验收时发现：设有符合要求的消防水池一座，两台符合要求的消防水泵从池中取水供给高位消防水箱和消火栓系统，系统设有三条竖管和一个环网向18个消火栓供水，消火栓系统管网上设有两组消防水泵接合器，室内消火栓安装在走道上，室内消火栓间距不大于30m。室外消火栓给水系统流量为201／s，室内消火栓给水系统流量为151／s，室内同时动用消防水枪数为2支，竖管最小流量为1O1／s，消火栓竖管直径为DN80，办公区室内消火栓采用DN50单阀单栓。商业和旅馆区室内消火栓采用DN65单阀单栓。消火栓箱内配置软管卷盘。消火栓箱内安装有报警按钮，按动后红灯点亮，并向消防控制中心报警，消防控制中心以硬线点对点的控制方式手动直接控制消火栓泵的启停。现场检测时拍摄的部分照片如图2-27-2、图2-27—3所示。
二、案例说明
本案例包含或涉及下列内容：
1)消防水泵组的进出水管及附件设置和泵组向环网供水的技术要求。
2)消防用水与其他用水合用的屋顶消防水箱，应采取消防用水不作他用的技术措施。
3)室内消防环状管网上阀门的设置应符合规范要求。
4)室内消火栓选型和安装应符合规范要求。
5)消火栓按钮的基本性能符合要求。
三、关键知识点及依据
1)应按《建筑设计防火规范》(GB 50016--2006)设计消火栓给水系统。
2)当室内消火栓数超过10个且室外消火栓给水系统流量大于151／s时，室内消火栓给水系统管网应成环状，消防水泵房应有不少于2条出水管直接和环网的不同管段相连，当其中一条损坏时，其余的出水管应能通过全部水量。
3)消防水泵出水管上应设试验检查用的压力表和DN65的放水阀门，供定期测试消防水泵的流量和压力，消防水泵进出水管上应设阀门和压力表。
4)室内消火栓竖管直径不应小于DN100，室内消火栓直径不应小于DN65。
5)室内消防给水管网应采用阀门分成若干独立段，对本案例多层民用建筑的管网阀门的布置应保证检修管道时关闭的竖管不超过1根。
6)本案例应在屋面层设室内消火栓，因该层有局部功能用房，并应另设一个屋顶消火栓。
7)本案例在火灾发生后消防水泵供水不应进入高位消防水箱。
8)消防用水和其他用水合用水箱时应采取消防用水不作他用的技术措施。
9)消火栓按钮的性能应符合《建筑设计防火规范》(GB 50016--2006)和《消防联动控制系统》(GB 16806--2006)的要求。
10)本案例要求掌握室内消火栓箱安装的基本要求。
四、注意事项
1)高位消防水箱的设置高度及有效容积已符合《建筑设计防火规范》(GB 50016--2006)的要求。
2)系统消防水泵供水参数已符合《建筑设计防火规范》(GB 50016--2006)的要求。
