2015年一级建造师《公路工程》预习：模板、支架和拱架的设计

　　(一）设计的一般要求

　　1.模板、支架和拱架的设计，应根据结构型式、设计跨径、施工组织设计、荷载大小、地基土类别及有关的设计、施工规范进行。

　　2.应绘制模板、支架和拱架总装图、细部构造图。

　　3.应制定模板、支架和拱架结构的安装、使用、拆卸保养等有关技术安全措施和注意事项。

　　4.应编制模板、支架及拱架材料数量表。

　　5.应编制模板、支架及拱架设计说明书。

　　(一) 设计荷载

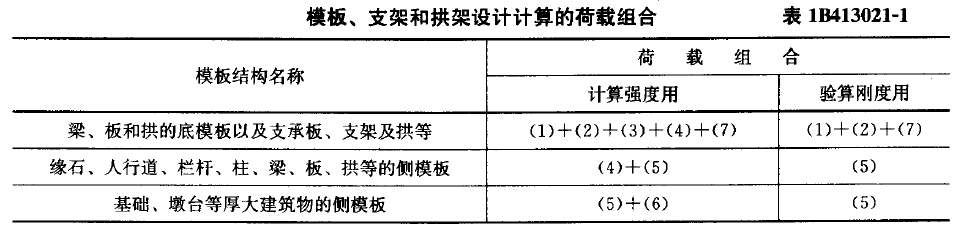

　　1.计算模板、支架和拱架时，应考虑下列荷载并按表1B413021-1进行荷载组合:

　　(1)模板、支架和拱架自重；

　　(2)新浇筑混凝土、钢筋混凝土或其他圬工结构物的重力；

　　(3)施工人员和施工材料、机具等行走运输或堆放的荷载；

　　(4)振捣混凝土时产生的荷载；

　　(5)新浇筑混凝土对侧面模板的压力；

　　(6)倾倒混凝土时产生的水平荷载；

　　(7)其他可能产生的荷载，如雪荷载、冬季保温设施荷载等。

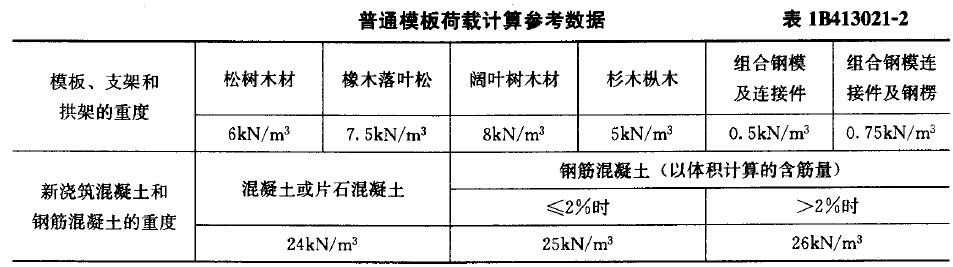

　　普通模板荷载计算部分参考数据见表1B413021-2。
