三、单代号网络计划

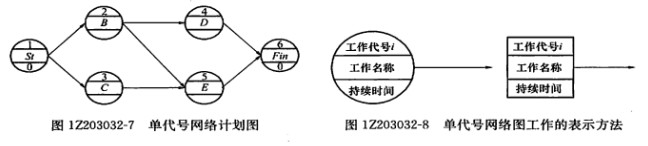

单代号网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图，并在节点中加注工作代号、名称和持续时间，以形成单代号网络计划，如图lZ203032—7所示。

(一)单代号网络图的特点

单代号网络图与双代号网络图相比，具有以下特点：

1.工作之间的逻辑关系容易表达，且不用虚箭线，故绘图较简单;

2.网络图便于检查和修改;

3.由于工作持续时间表示在节点之中，没有长度，故不够直观;

4.表示工作之间逻辑关系的箭线可能产生较多的纵横交叉现象。

(二)单代号网络图的基本符号

1.节点

单代号网络图中的每一个节点表示一项工作，节点宜用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等应标注在节点内，如图lZ203032—8所示。单代号网络图中的节点必须编号，编号标注在节点内，其号码可间断，但严禁重复。

箭线的箭尾节点编号应小于箭头节点的编号。一项工作必须有唯一的一个节点及相应的一个编号。

2.箭线

单代号网络图中的箭线表示紧邻工作之间的逻辑关系，既不占用时间，也不消耗资源。箭线应画成水平直线、折线或斜线。箭线水平投影的方向应自左向右，表示工作的行进方向。工作之间的逻辑关系包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序。

3.线路

单代号网络图中，各条线路应用该线路上的节点编号从小到大依次表述。

(三)单代号网络图的绘图规则

1.单代号网络图必须正确表达已确定的逻辑关系。

2.单代号网络图中，不允许出现循环回路。 .

3.单代号网络图中，不能出现双向箭头或无箭头的连线。

4.单代号网络图中，不能出现没有箭尾节点的箭线和没有箭头节点的箭线。

5.绘制网络图时，箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。

6.单代号网络图中只应有一个起点节点和一个终点节点。当网络图中有多项起点节点或多项终点节点时，应在网络图的两端分别设置一项虚工作，作为该网络图的起点节点

(St)和终点节点(Fin)。

单代号网络图的绘图规则大部分与双代号网络图的绘图规则相同，故不再进行解释。

四、单代号搭接网络计划

(一)基本概念

在普通双代号和单代号网络计划中.各项工作按依次顺序进行，即任何一项工作都必须在它的紧前工作全部完成后才能开始。

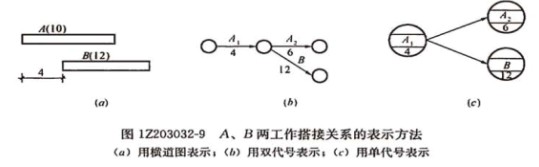

图1Z203032-9(口)以横道图表示相邻的A、B两工作，A工作进行4d后B工作即可开始，而不必要等A工作全部完成。这种情况若按依次顺序用网络图表示就必须把A工作分为两部分，即A1和A2工作，以双代号网络图表示如图lZ203032-9(6)所示，以单代号网络图表示则如图12203032-9(c)所示。

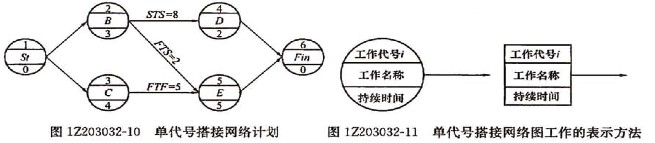

但在实际工作中，为了缩短工期，许多工作可采用平行搭接的方式进行。为了简单直接地表达这种搭接关系，使编制网络计划得以简化，于是出现了搭接网络计划方法。单代号搭接网络图如图lZ203032—10所示.其中起点节点St和终点节点Fin虚拟节点。

1.单代号搭接网络图中每一个节点表示一项工作，宜用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等应标注在节点内。节点最基本的表示方法应符合图1Z203032-1 1的规定。

2.单代号搭接网络图中，箭线及其上面的时距符号表示相 邻工作间的逻辑关系，如图lZ203032-12所示。箭线应画成水 平直线、折线或斜线。箭线水平投影的方向应自左向右，表示工作的进行方向。

工作的搭接顺序关系是用前项工作的开始或完成时间与其图lZ203032—12单代号搭接紧后网络图箭线的表示方法

工作的开始或完成时间之间的间距来表示，具体有四类：

FTSi,j——工作i完成时间与其紧后工作|j开始时间的时间间距;

FTSi,j——工作f完成时间与其紧后工作，j完成时间的时间间距;

FTSi,j——工作i开始时间与其紧后工作j开始时间的时间间距;

FTSi,j一T作f开始时间与其紧后工作j完成时间的时间间距。

3.单代号网络图中的节点必须编号，编号标注在节点内，其号码可间断，但不允许重复。

箭线的箭尾节点编号应小于箭头节点编号。一项工作必须有唯一的一个节点及相应的一个编号。

4.工作之间的逻辑关系包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序。
