2015年一级建造师项目管理预习：工程网络计划的(4)

5.单代号搭接网络图中，各条线路应用该线路上的节点编号自小到大依次表述，也可用工作名称依次表述。如图1Z203032-10所示的单代号搭接网络图中的一条线路可表述为1→2→5→6，也可表述为St→B→Fin。

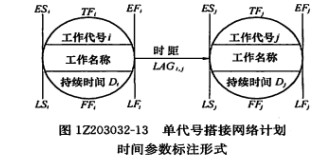

图lZ203032—13单代号搭接网络计划

时间参数标注形式

6.单代号搭接网络计划中的时间参数基本内容和形式应按图1Z203032-13所示方式标注。工作名称和工作持续时间标注在节点圆圈内，工作的时间参数(如ES，EF，LS，LF，TFFF)标注在圆圈的上下。而工作之间的时间参数(如STS，ETF，STF,FTS和时间间隔LAGi,j)标在联系箭线的上下方。

(二)绘图规则 .

1.单代号搭接网络图必须正确表述已定的逻辑关系。

2.单代号搭接网络图中，不允许出现循环回路。

3.单代号搭接网络图中，不能出现双向箭头或无箭头的连线。

4.单代号搭接网络图中，不能出现没有箭尾节点的箭线和没有箭头节点的箭线。

5.绘制网络图时，箭线不宜交叉。当交叉不可避免时，可采用过桥法和指向法绘制。

6.单代号搭接网络图只应有一个起点节点和一个终点节点a当网络图中有多项起点

节点或多项终点节点时，应在网络图的相应端分别设置一项虚工作，作为该网络图的起点

节点(St)和终点节点(Fin)。

(三)单代号搭接网络计划中的搭接关系

搭接网络计划中搭接关系在工程实践中的具体应用，简述如下。

1.完成到开始时距(FTSi,j)的连接方法

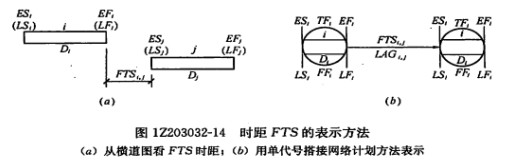

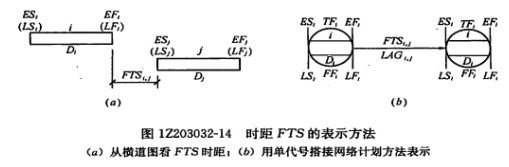

图1Z203032—14表示紧前工作i的完成时间与紧后工作歹的开始时间之间的时距和连接方法。

图1Z203032-14 时距FTIS的表示方法

(a)从横道图看FTS时距;(b)用单代号搭接网络计划方法表示

例如修一条堤坝的护坡时，一定要等土堤自然沉降后才能修护坡，这种等待的时间就是FTS时距。当FTS=O时，即紧前工作i的完成时间等于紧后工作j的开始时间，这时紧前工作与紧后工作紧密衔接，当计划所有相邻工作的FTS=0时，整个搭接网络计划就成为一般的单代号网络计划。因此，一般的依次顺序关系只是搭接关系的一种特殊表现形式。

2.完成到完成时距(FTFi，j)的连接方法

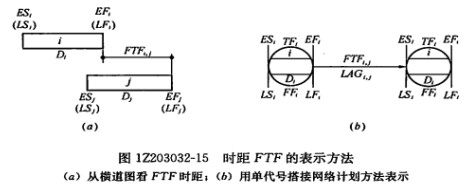

图1z203032-15表示紧前工作i完成时间与紧后工作歹完成时间之间的时距和连接方法。

例如相邻两工作，当紧前工作的施工速度小于紧后工作时，则必须考虑为紧后工作留有充分的工作面，否则紧后工作就将因无工作面而无法进行。这种结束工作时间之间的间隔就是F阡时距。

3.开始到开始时距(STSi,j)的连接方法

图1Z203032-16表示紧前工作主的开始时间与紧后工作歹的开始时间之间的时距和连接方法。

例如道路工程中的铺设路基和浇筑路面，待路基开始工作一定时间为路面工程创造一定工作条件之后，路面工程即可开始进行，这种开始工作时间之间的间隔就是STS时距。

4.开始到完成时距(STFi,j)的连接方法

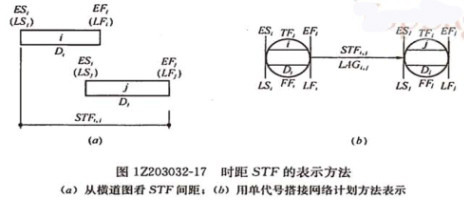

图1Z203032-17表示紧前工作主的开始时间与紧后工作歹的结束时间之间的时距和连接方法，这种时距以STFi,j表示。

例如要挖掘带有部分地下水的土壤，地下水位以上的土壤可以在降低地下水位工作完成之前开始，而在地下水位以下的土壤则必须要等降低地下水位之后才能开始。降低地下水位工作的完成与何时挖地下水位以下的土壤有关，至于降低地下水位何时开始，则与挖土没有直接联系。这种开始到结束的限制时间就是STF时距。

5.混合时距的连接方法

在搭接网络计划中，两项工作之间可同时由四种基本连接关系中两种以上来限制工作间的逻辑关系，例如i、j两项工作可能同时由STS与FTF时距限制，或STF与FTS时距限制等。
