造价工程师案例分析章节练习6

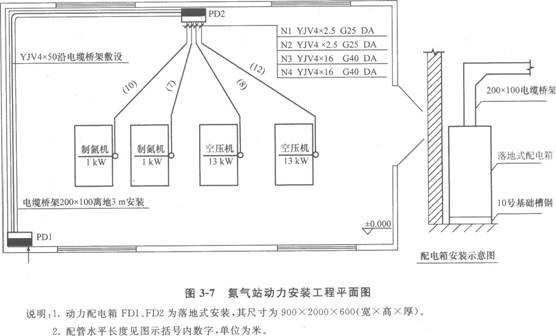

　　3[简答题] 某氮气站动力安装工程如图3—7所示。



　　1．PDl、PD2均为定型动力配电箱，落地式安装，基础型钢用10号槽钢制作，其重量为10kg／m。

　　2．PDl至PD2电缆沿桥架敷设，其余电缆均穿钢管敷设，埋地钢管标高为一0．2m。埋地钢管至动力配电箱出口处高出地坪+0．1m。

　　3．4台设备基础标高均为+0．3m，至设备电动机处的配管管口高出基础面0．2m，均连接l根0．8m同管径的金属软管。

　　4．计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度，连接电动机处，出管口后电缆的预留长度为lm，电缆头为户内干包式，其附加长度不计。

　　5．电缆桥架(200×100)的水平长度为22m。

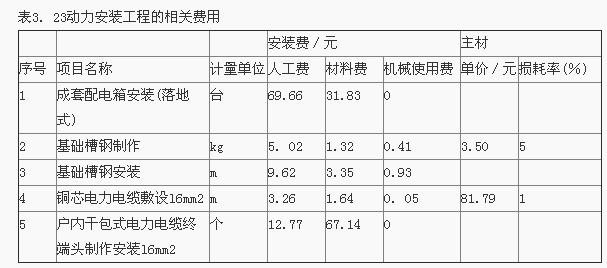

　　6．表3—23中的数据为计算该动力安装工程的相关费用。



　　管理费和利润分别按人工费的55％和45％计。分部分项工程量清单的统一编码见表3—24。



　　问题

　　1．根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式列出，并填入“分部分项工程量清单”。

　　2．假设电力电缆YJV4×16穿管敷设的清单工程量为30m，依据上述相关费用数据计算配

　　电箱(落地式安装)和电力电缆YJV4×16穿管敷设两个项目的综合单价，并分别填入答题纸“分部分项工程量清单综合单价计算表”。

　　(计算过程和结果均保留两位小数)

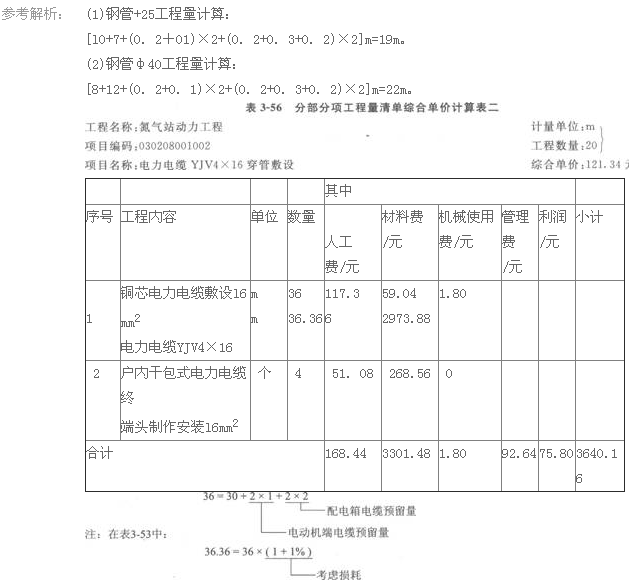

    答案：
